Měření a regulace

Měření a regulace se vzhledem k neustále rostoucím nákladům na energie stává klíčovým oborem při navrhování a provozování otopných soustav. Návrh otopné soustavy vychází z výpočtu tepelných ztrát, ve kterém figuruje oblastní výpočtová venkovní teplota. Ta se však od reálné venkovní teploty liší, proto je třeba zajistit, aby teplo vyvinuté otopnou soustavou bylo správně využito. K tomuto účelu slouží regulace vytápění.

Nejrozšířenějším způsobem regulace je používání termostatických ventilů a termostatických hlavic, které umožňují automatickou regulaci vytápění a udržují nastavenou teplotu vzduchu v místnosti bez ohledu na přítomnost uživatele. Množství protékajícího otopného média termostatickým ventilem je řízeno pomocí termostatické hlavice fungující na principu tepelné dilatace kapaliny, plynu, nebo pevné látky. Vzhledem k tomu, že každé otopné těleso obsahuje jeden termostatický ventil a termostatickou hlavici, je tím plně zabezpečována individuální regulace každého otopného tělesa. Termostatická hlavice reaguje na veškeré tepelné zisky ve vytápěné místnosti (sluneční zisky, teplo produkované dalšími spotřebiči, živočišné teplo atd.). Termostatické hlavice se nabízejí v řadě provedení, např. s odděleným teplotním snímačem, s dálkovým ovládáním nebo elektronické, obsahující programátor.

K regulaci lokálních zdrojů tepla se používají prostorové termostaty, které slouží k porovnávání požadované a aktuálně změřené prostorové teploty. Součástí každého termostatu jsou: teplotní snímač měřící pokojovou teplotu, funkční prvky pro nastavení požadované teploty a relé ke spínání připojených zařízení (hořák, čerpadlo, apod.). Termostaty se dělí na mechanické a digitální, přičemž digitální obsahují funkce, které si uživatel může nakonfigurovat. Nevýhodou prostorových termostatů je, že zdroj tepla je ovládán podle vnitřní teploty naměřené pouze v jedné - referenční - místnosti.

Systémy, které umožňují řízení vytápění na základě prostorových teplotních snímačů umístěných ve více místnostech, se nazývají zónové. Zónová regulace může být vodičová nebo bezdrátové.

Regulace teploty v místnosti podle aktuální venkovní teploty spočívající v nastavení teploty topné vody se nazývá ekvitermní regulací. Při nižší venkovní teplotě jepožadována vyšší teplota dodávané topné vody, aby došlo k rovnováze mezi dodaným teplem a tepelnými ztrátami místnosti, při vyšší venkovní teplotě naopak. Pro danou místnost lze stanovit soustavu tzv. ekvitermních křivek, které popisují vzájemnou závislost teploty topné vody, místnosti a venkovní teploty. Doba sebou přináší požadavky na využívání moderních systémů a technologií, které se o budovu starají, řídí a monitorují její stav.

Na tomto základě vznikl nový obor, který se nazývá "automatizace budov". V dnešní době již každá moderní budova obsahuje různé technologie, které zajišťují komplexní řízení a správu celé budovy. Tyto technologické systémy automatizace budov využívají různých komunikačních protokolů od jednodušších a levnějších po dražší, za to vysoce sofistikované.

Ekvitermní křivky
Výpočet denostupňů
Regulační ventil - základní prvek regulace otopných soustav


Mohlo by vás zajímat


foto: Domat Control System
17.7.2025Domat Control System s.r.o.

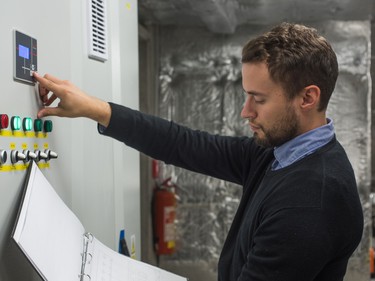

PI(D) regulátory jsou jedny ze základních funkčních bloků používaných v systémech řízení budov. V tomto textu se podíváme na to, jak postupovat při jejich parametrizaci a uvádění do provozu.
