Fotovoltaické systémy a jejich provedení – od běžných FVE až po integrovanou fotovoltaiku

Princip fungování fotovoltaických systémů

Fotovoltaický systém převádí sluneční záření na elektrickou energii prostřednictvím polovodičových článků, nejčastěji na bázi amorfního křemíku (ve FV panelu). Po dopadu fotonů na polovodičový materiál vzniká elektrické napětí a následně stejnosměrný proud (DC – Direct Current). Ten je pomocí střídače transformován na střídavý proud (AC – Alternating Current) využitelný v běžné elektrické síti.

• Fotovoltaické panely
• Střídač (invertor)
• Nosná konstrukce (nebo integrované řešení BIPV)
• Kabeláž
• Rozvaděč (AC/DC)
• Ochranné a jistící prvky
• Elektroměr
• Případně bateriové úložiště

Moderní systémy často pracují v režimu tzv. hybridní energetiky, kdy fotovoltaika spolupracuje s tepelnými čerpadly, bateriovými systémy nebo chytrým řízením spotřeby.

Typologie fotovoltaických systémů

Ostrovní systémy (off-grid)

Ostrovní systémy fungují nezávisle na distribuční síti. Elektrická energie je ukládána do akumulátorů a využívána lokálně. Tyto systémy nacházejí uplatnění zejména v odlehlých lokalitách, technologických objektech apod.

Síťové systémy (on-grid)

Nejběžnější řešení současnosti. Vyrobená energie je primárně spotřebovávána v objektu, přebytky jsou dodávány do distribuční soustavy. Výhodou je ekonomická efektivita a jednoduchost provozu.

Hybridní systémy

Kombinují výhody síťových a ostrovních systémů. Součástí bývá bateriové úložiště, které umožňuje optimalizovat vlastní spotřebu a zvyšovat energetickou soběstačnost objektu.

Konstrukční provedení fotovoltaiky

Z technického hlediska lze fotovoltaiku rozdělit na dvě hlavní konstrukční skupiny:

Nadstřešní fotovoltaika

Běžné řešení využívající montáž panelů nad střešní krytinu pomocí hliníkových konstrukcí. Výhodou je univerzálnost a snadná dodatečná instalace. Nevýhodou však bývá zásah do střešního pláště (řezání do střešních tašek, popraskané střešní tašky, následné zatékání vody do podstřeší, penetrace doplňkové hydroizolační vrstvy, apod.), vyšší zatížení konstrukce a výrazný vizuální dopad (vliv na estetiku).

Typickými problémy mohou být:

• Narušení hydroizolační vrstvy („fólie“)
• Vyšší aerodynamické zatížení
• Komplikované detaily prostupů
• Estetická nehomogenita

Integrovaná fotovoltaika (BIPV)

BIPV (Building Integrated Photovoltaics) představuje pokročilejší přístup, kdy fotovoltaické prvky přímo nahrazují část stavební konstrukce – nejčastěji střešní krytinu nebo fasádu.

Výsledkem je:

• Čistší architektonický ráz
• Nižší konstrukční zatížení
• Eliminace dodatečných montážních prvků
• Vyšší technická integrita systému.

Integrovaná fotovoltaika dnes představuje jeden z nejrychleji rostoucích segmentů moderního stavebnictví.

Technické aspekty návrhu fotovoltaických systémů

Orientace a sklon

Obecně lze říci, že optimální orientace fotovoltaických panelů ve střední Evropě je na jih se sklonem přibližně 30°–40°. Moderní systémy však stále častěji využívají i východo-západní konfigurace, které lépe kopírují průběh denní spotřeby objektu (to platí i v slunečných zimních měsících).

Tepelné namáhání a ventilace

Účinnost fotovoltaických článků klesá s rostoucí teplotou. Správné odvětrání je proto zásadním parametrem návrhu. Integrované systémy proto využívají optimalizované ventilační mezery k řízenému proudění vzduchu.

Požární bezpečnost

Požární bezpečnost je jedním z klíčových témat současné fotovoltaiky. Důležité jsou:

• Správné vedení kabeláže
• Segmentace stringů
• Použití odpojovačů (v některých případech optimizérů)
• Kvalitní konektorové spoje (MC4, např. Stäubli, apod.)
• Certifikované konstrukční systémy

Statika a zatížení střechy

Nadstřešní systémy mohou výrazně zvyšovat zatížení krovu, zejména v oblastech s vyšším sněhovým zatížením. Integrované systémy tento problém částečně eliminují, protože nahrazují část krytiny místo jejího překrytí.

Integrovaná fotovoltaika jako budoucnost stavebnictví

Architektura moderních budov dnes vyžaduje technologická řešení, která nejsou pouze funkční, ale také esteticky kompatibilní s návrhem objektu. Právě zde získává integrovaná fotovoltaika zásadní význam.

Na rozdíl od běžných panelů není integrovaná fotovoltaika vnímána jako „přidaný prvek“, ale jako přirozená součást obálky budovy. Tento přístup odpovídá současným trendům:

• Energetická soběstačnost
• Udržitelné budovy
• Dekarbonizace stavebnictví
• Architektonická integrace technologií

Integrovaná fotovoltaika od společnosti wienerberger – systémy Wevolt

Významným evropským hráčem v oblasti integrované fotovoltaiky je společnost wienerberger, která představila systémová řešení Wevolt.

Filozofie systémů

Řešení Wevolt vychází z myšlenky, že střecha nemá být pouze pasivní ochrannou vrstvou, ale aktivní energetickou plochou budovy. Systémy propojují:

• Funkci střešní krytiny
• Výrobu elektrické energie
• Architektonickou estetiku
• Dlouhodobou technickou životnost

Cílem je minimalizovat zásahy do střešního pláště a současně zachovat čistou linii střechy bez typických nadstřešních konstrukcí.

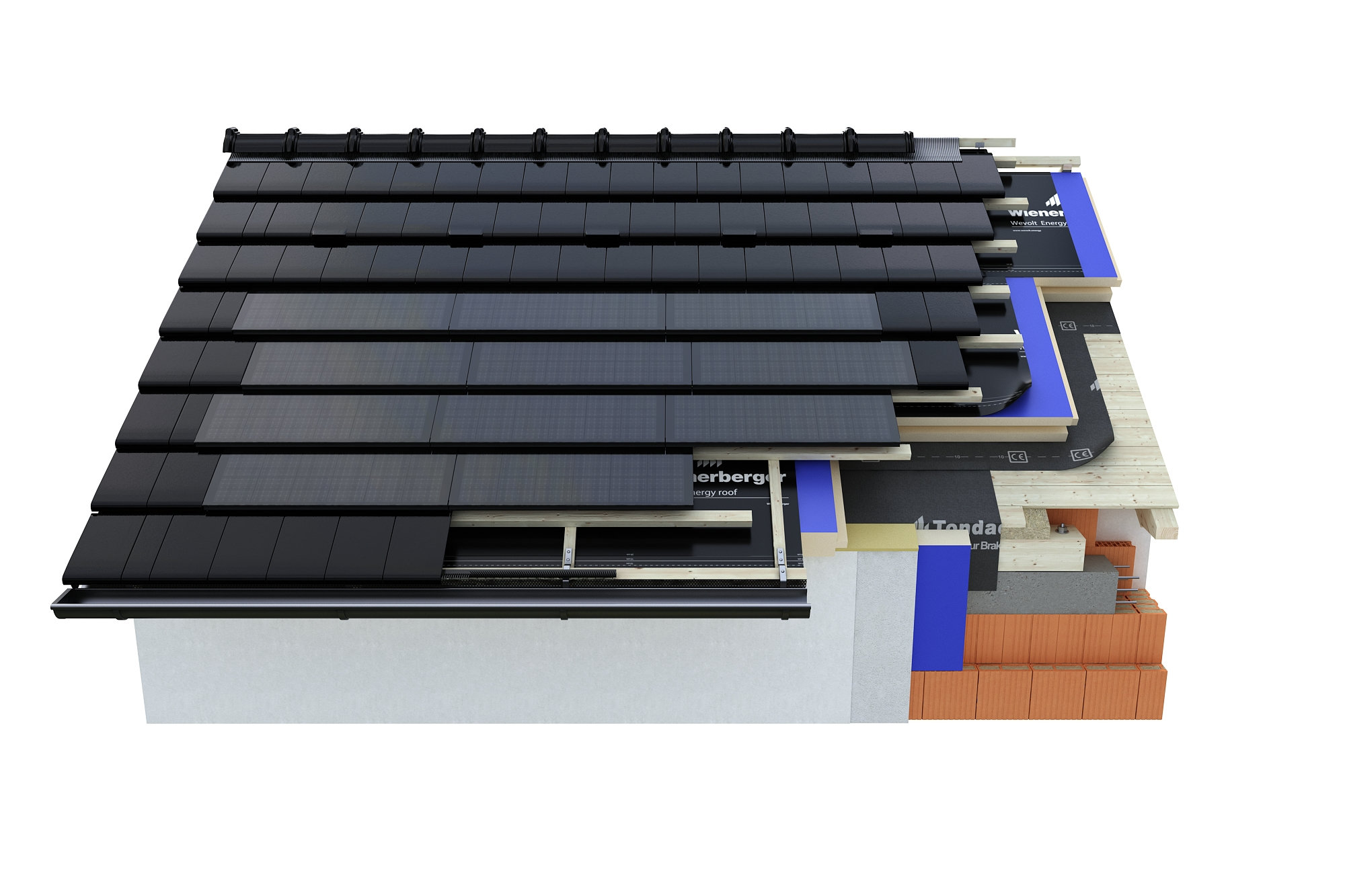

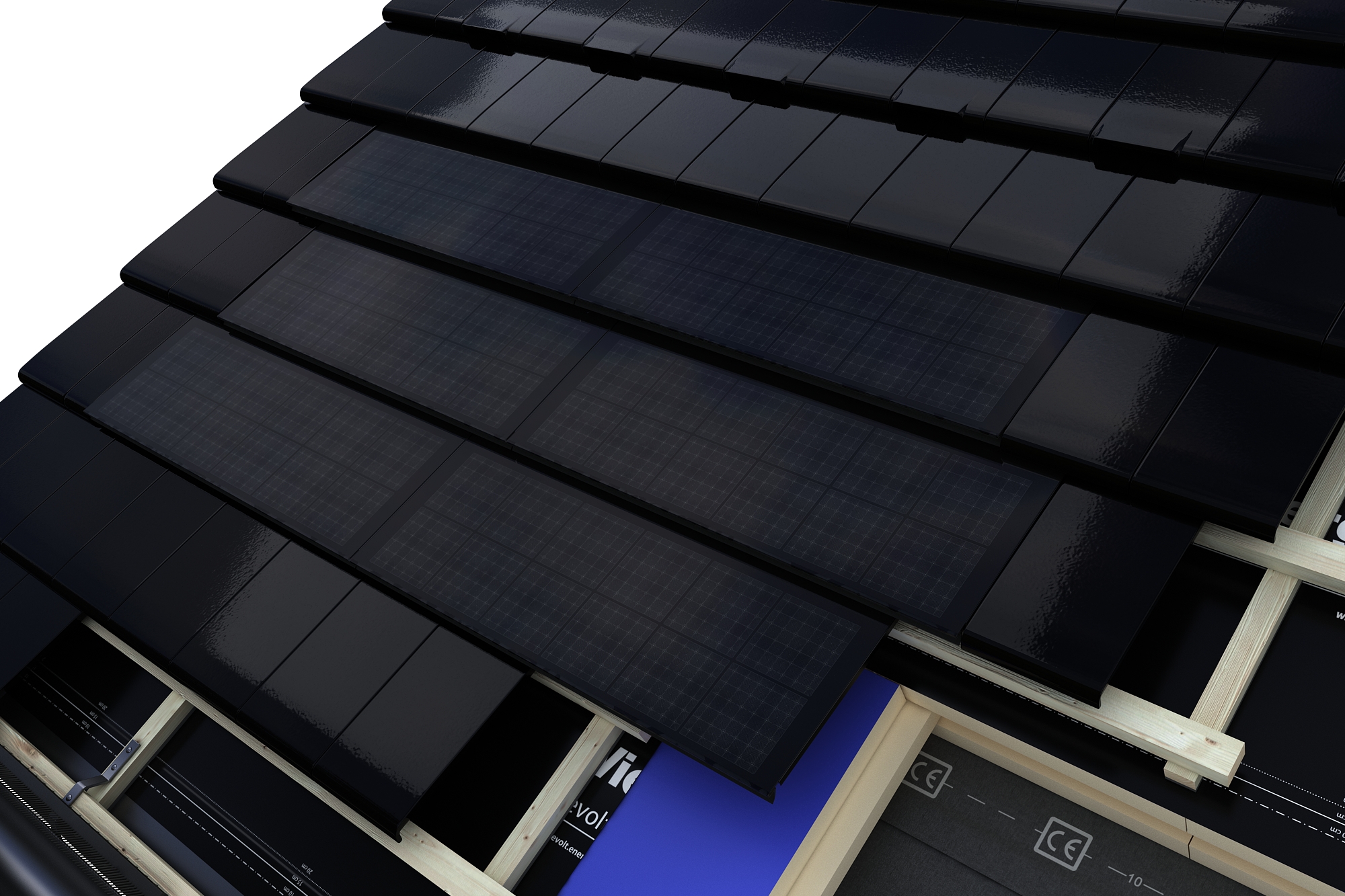

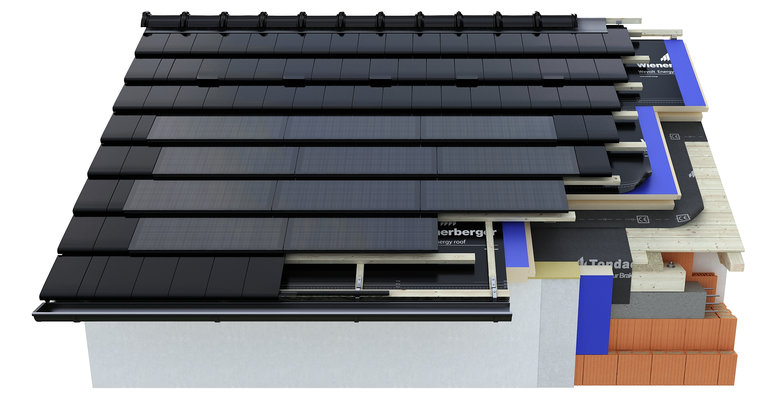

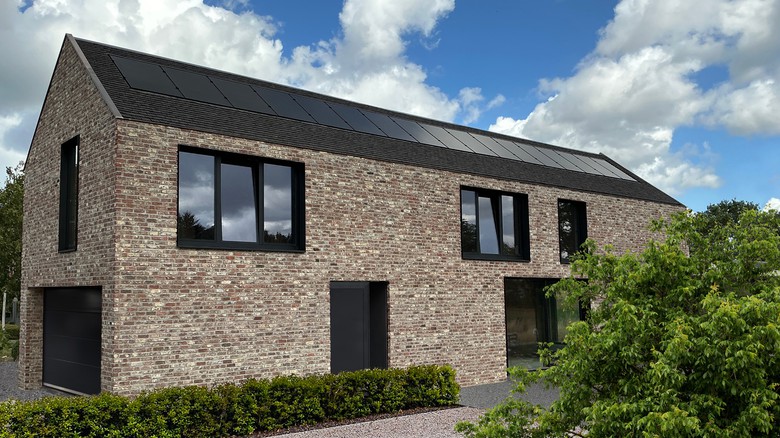

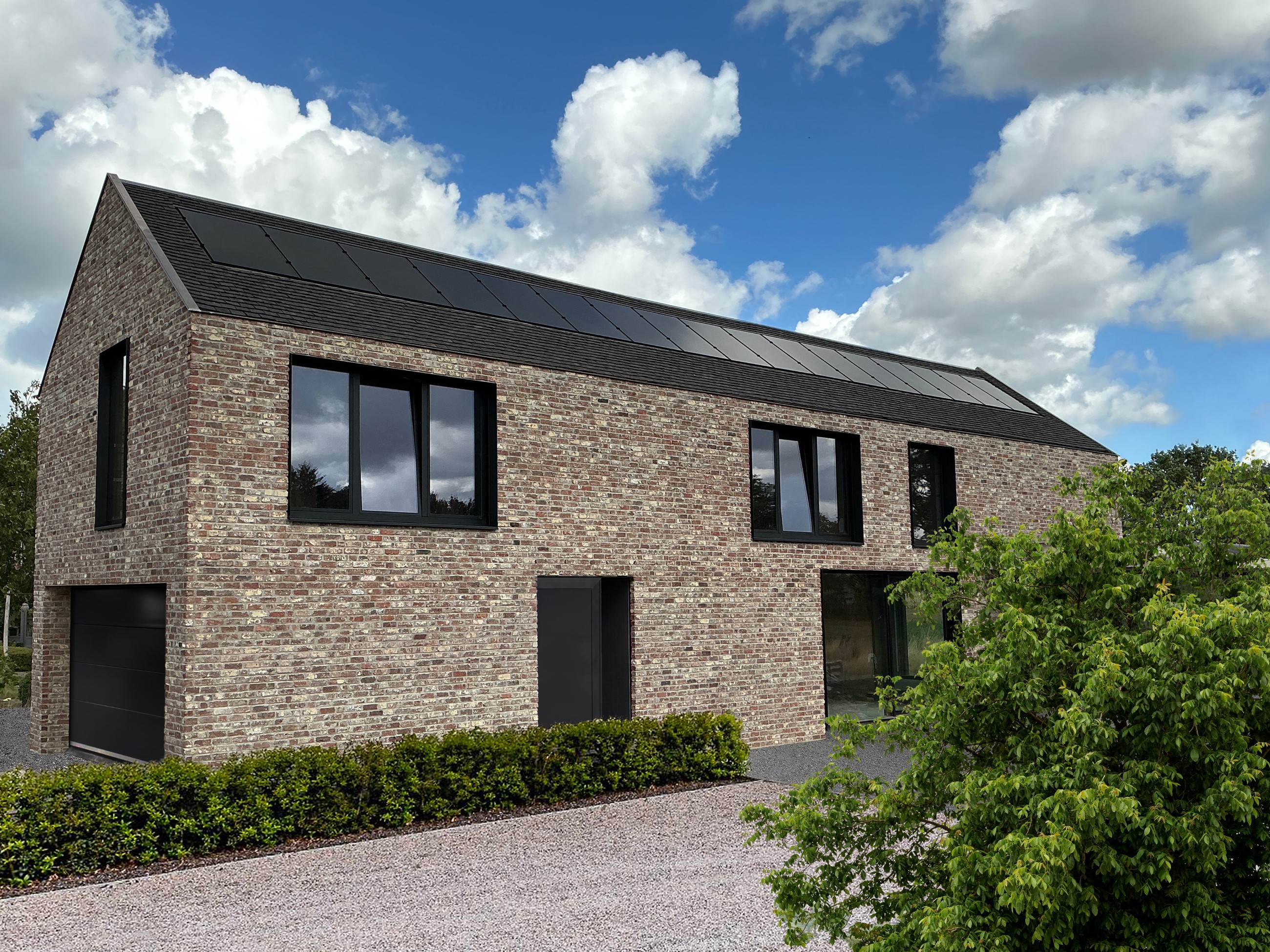

Wevolt X-Tile – fotovoltaika jako součást krytiny

Systém Wevolt X-Tile představuje plně integrované řešení, kde fotovoltaické moduly přímo nahrazují část střešní krytiny. Moduly jsou zapuštěny do roviny střechy a vizuálně splývají s okolní taškou.

Technické výhody

Bezrámové provedení, technologie sklo/sklo (tloušťka 2×3,2 mm) – eliminace PID jevu (Potential Induced Degradation), BIPV

Estetická integrace

Systém eliminuje vizuální dominanci běžných panelů a zachovává kompaktní vzhled střechy.

Nižší zatížení

Odpadá dodatečná nosná konstrukce typická pro nadstřešní instalace.

Aerodynamická stabilita

Panely nevystupují nad úroveň krytiny, což omezuje účinky větru (vibrace a hluk v podkroví).

Jednotný systém střechy

Fotovoltaika je součástí jednoho konstrukčního celku včetně detailů napojení a hydroizolace.

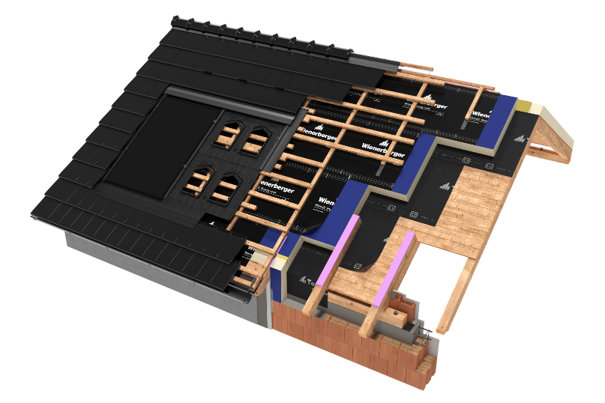

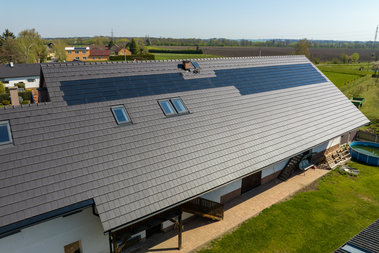

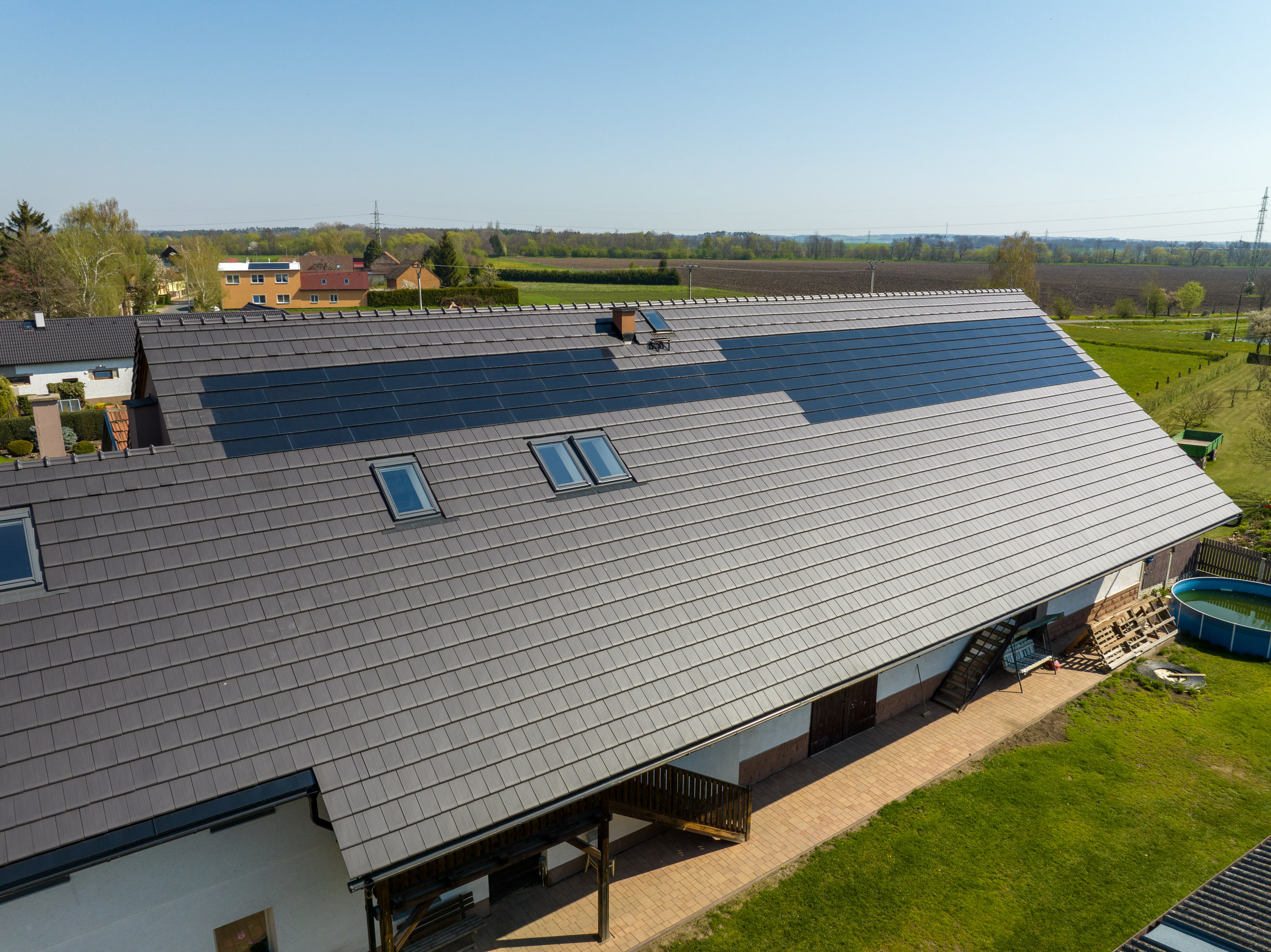

Wevolt X-Frame – flexibilní integrované řešení

Druhou variantou je systém Wevolt X-Frame, který umožňuje integraci standardních fotovoltaických panelů přímo do střešní roviny pomocí speciálních montážních prvků (půlrámy, systémové oplechování, příchytný materiál, apod.).

Hlavní technické charakteristiky

Univerzálnost

Systém lze aplikovat na různé typy střešních krytin a se sklony střech od 12° do 50°.

Optimalizované odvětrání

Integrovaná konstrukce umožňuje v letních měsících odtah teplého vzduchu z podstřeší (efektivní chlazení panelů), což pozitivně ovlivňuje výkon. V zimě se pak nepodchlazují a nedrží se na nich sněhová pokrývka (vyrábí i v zimě).

Systémová kompatibilita

Řešení je navrženo jako součást kompletního střešního systému.

Ochrana střešního pláště

Na rozdíl od běžných nadstřešních instalací nedochází k dodatečným průnikům přes již položenou krytinu.

Pohled odborné veřejnosti a budoucnost oboru

Diskuse odborníků i investorů stále více směřuje k otázce integrace technologií do samotné konstrukce budovy. Fotovoltaika již není pouze energetickým zařízením, ale stává se součástí architektonického návrhu.

Právě integrované systémy typu BIPV mají potenciál změnit standard navrhování budov:

• Energeticky aktivní střechy
• Bezemisní novostavby
• Decentralizovaná výroba energie
• Chytré budovy propojené energetickou sítí

V tomto kontextu představují systémy Wevolt od společnosti wienerberger zajímavý směr vývoje, který propojuje tradiční stavební know-how s moderní energetikou.

Závěr

Fotovoltaické systémy dnes představují mnohem více než jen zdroj elektrické energie. Stávají se integrální součástí moderních budov, ovlivňují architekturu, technické řešení staveb i dlouhodobou energetickou strategii objektů.

Zatímco běžná nadstřešní fotovoltaika stále ještě dominuje trhu, budoucnost patří integrovaným systémům BIPV. Ty totiž dokážou spojit estetiku, technickou funkčnost i energetickou efektivitu do jednoho harmonického celku.

Systémy Wevolt od společnosti wienerberger ukazují, že fotovoltaika může být nejen technologickým prvkem, ale i plnohodnotnou součástí architektury současných i budoucích staveb.
