Danube House: Nízkoenergetické chlazení, vytápění a vyšší kvalitu vnitřního prostředí zajistí sálavé stropní panely Zehnder

Obr. Vizualizace budoucí podoby The New Danube House. Pohled směrem od Starého Města přes špičku ostrova Štvanice a pohled do vnitřního atria. Návrh zpracovala architektonická kancelář Bogle Architects. (Zdroj: Bogle Architects, www.boglearchitects.com/danube-house)

Danube House je typickým příkladem moderní kancelářské budovy z počátku 21. století. Šlo o první budovu z pěti budov tehdy nově vznikajícího víceúčelového komplexu Riverside Karlín (původně River City Prague) v Karlíně na Rohanském nábřeží. Budova byla navržena prestižní americkou kanceláří Kohn Pedersen Fox (KPF) z New Yorku ve spolupráci s českým studiem A.D.N.S. architekti. Ve své době byla považována za jednu z architektonických ikon, které začaly významně měnit vzhled a funkci urbanisticky nedokončené pražské čtvrti Karlín. Viditelným znakem Danube House je protáhlý trojúhelníkový půdorys se špičkou směřující proti toku Vltavy, na jejímž břehu stojí. Budovu charakterizuje keramická fasáda a shora prosklené vnitřní atrium s výtahy a ochozy na podlažích.

Během více než dvaceti let provozu Danube House rostly požadavky nájemců. Proto se majitel budovy rozhodl provést komplexní modernizaci budovy tak, aby plnila nejvyšší nároky kladené na vztah budovy k ochraně životního prostředí, na spotřebu energie, na pracovní prostředí atp., souhrnně hodnocené jako ESG. Cílem je dosáhnout i nejvyšší úrovně certifikátů budov LEED Platinum a WELL-being. Splnění těchto kritérií je zásadním předpokladem k tomu, aby si budoucí The New Danube House udržela mezi kancelářskými budovami své prestižní postavení a aby si ji jako své sídlo vybraly i přední světové firmy. Již nyní je mezi nimi například online tržiště Allegro.

Součástí transformace Danube House je zásadní změna způsobu vytápění a chlazení pronajímaných prostorů. Původní řešení založené na transportu tepla vzduchem dovnitř místností při vytápění a ven při chlazení s využitím indukčních jednotek a fan-coily je nahrazováno energeticky efektivnějším a pro uživatele komfortnějším vytápěním a chlazením založeným na využití sálavých stropních panelů Zehnder. Tato změna navazuje na nový energetický koncept budovy založený na využití tepelných čerpadel.

Proč přechod na stropní sálavé panely?

Pro transformaci Danube House byly zvoleny stropní sálavé ocelové panely Zehnder Alumline. Jsou ideálním řešením v kombinaci s tepelnými čerpadly, protože jak při vytápění, tak při chlazení pracují s teplotami, které umožňují činnost tepelných čerpadel s vysokými topnými či chladicími faktory, tedy s vysokou energetickou účinností a sníženými emisemi CO₂. Panely umožňují rychlou reakci systému na změny v požadavcích na teplo nebo chlad, které vznikají například při měnící se intenzitě oslunění fasády při přechodu mraků přes slunce. Tím omezují přetápění nebo naopak podchlazení prostorů a snižují spotřebu energie. Při optimálním návrhu se s pomocí tepelných čerpadel energeticky velmi efektivně řeší přenos tepelné energie ze zóny chlazení do zóny vytápění.

Stropní sálavé panely Zehnder

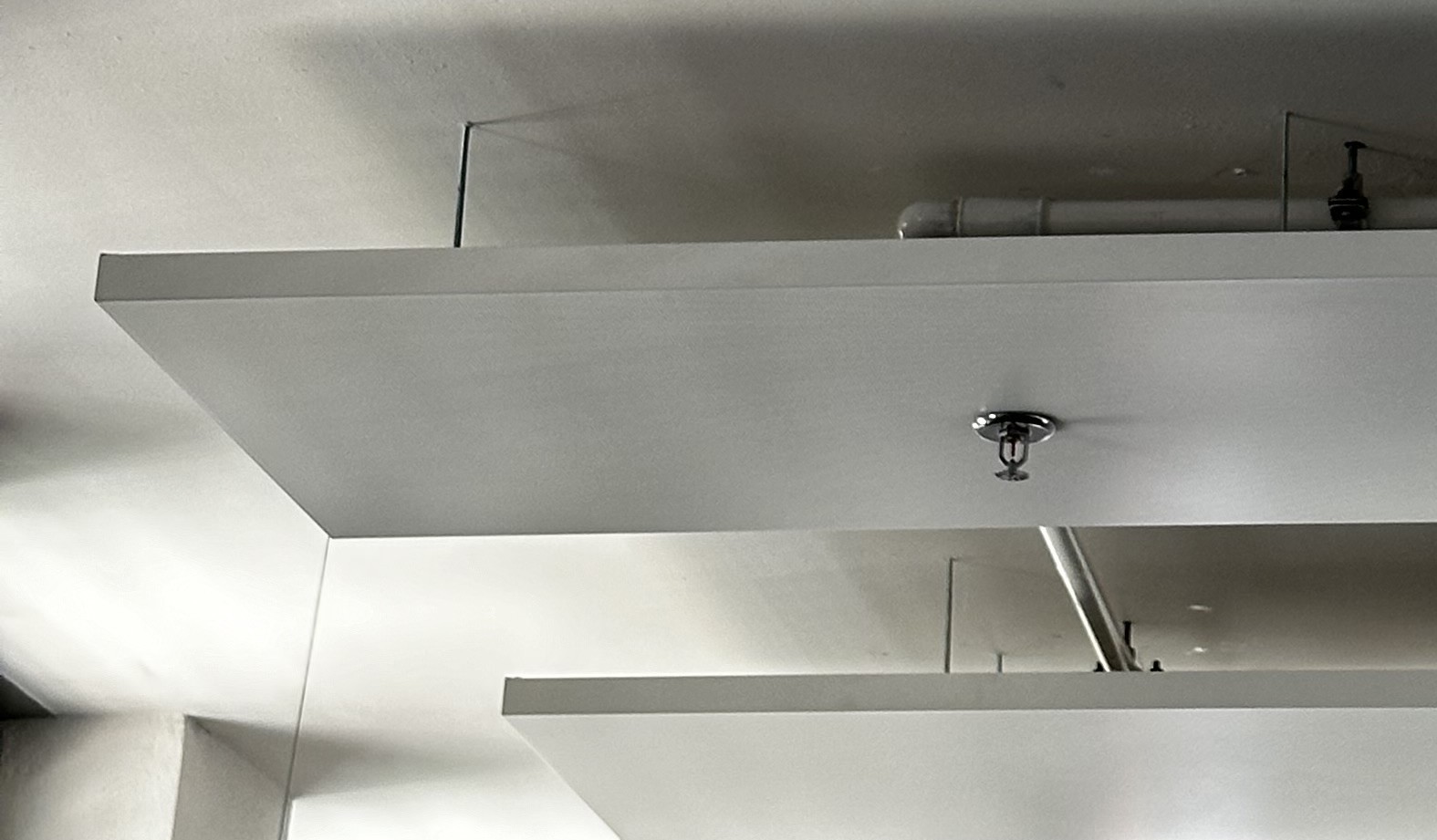

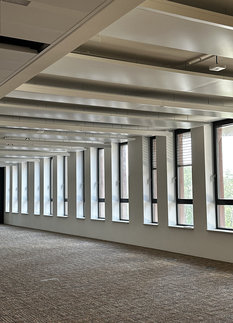

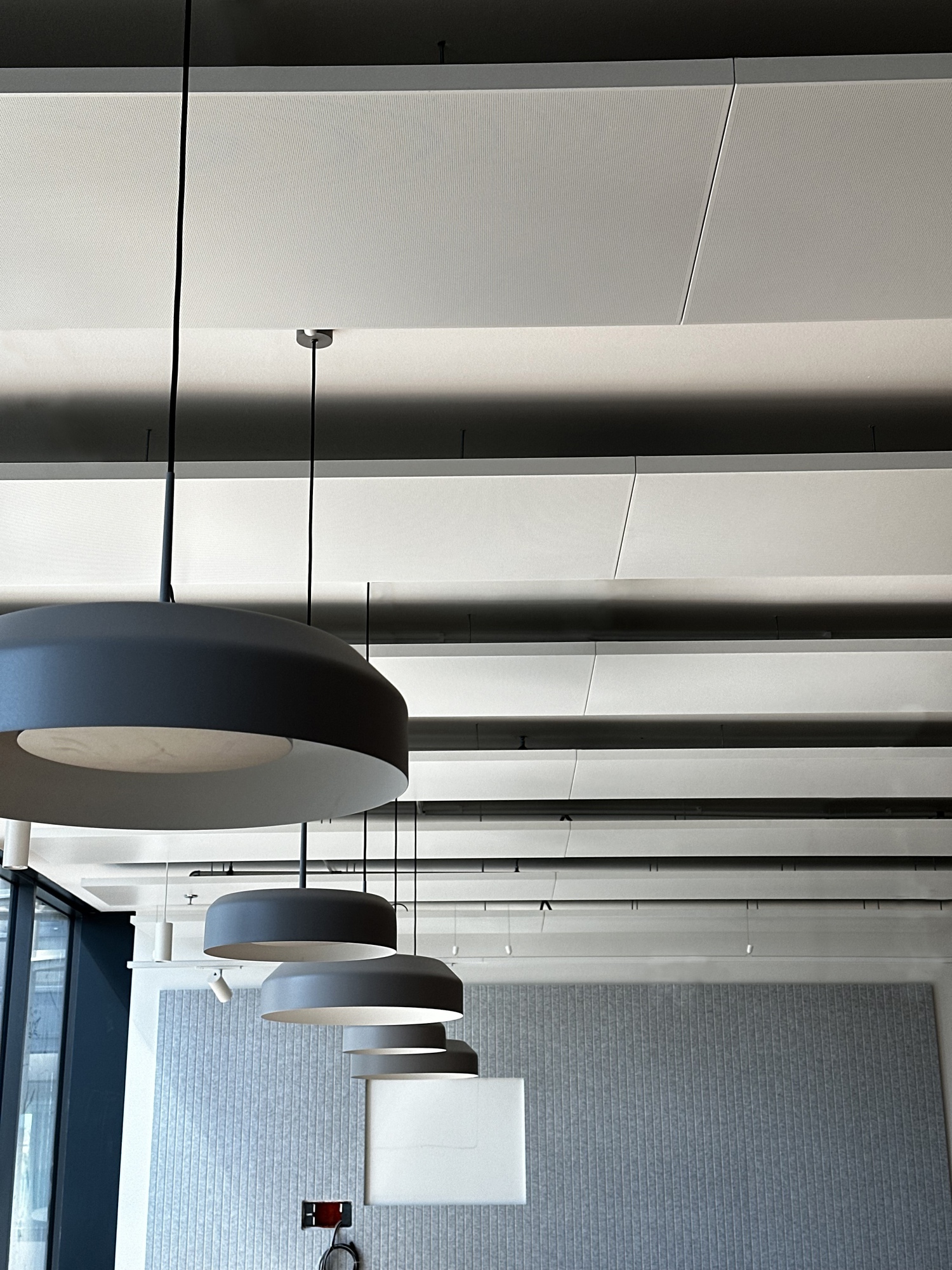

Obr. Požadavek investora na zavěšení panelů 150 mm pod stropem byl splněn zhotovením závěsů na míru.

Proč jsou v Danube House stropní sálavé panely Zehnder?

Obr. Petr Bednář, Project Manager společnosti Zehnder

České zastoupení švýcarské firmy Zehnder Group byl osloveno, aby se zúčastnilo tendru na dodavatele technologie stropních sálavých panelů. Důvodem byla skutečnost, že stropní sálavé panely Zehnder po dlouhou představují špičkové řešení pro energeticky úsporné teplovodní vytápění a chlazení velkých i menších prostor. Je uplatněno v řadě prestižních budov, které se mohou pochlubit špičkovou úrovní energetické náročnosti a spokojenosti uživatelů.

Tohoto tendru se účastnily další dvě konkurenční společnosti. Zehnder byl následně vybrán na základě výsledků výběrového řízení a poznatků investora opírajících se o pozitivní zkušenosti uživatelů nájemní jednotky Amazon Court, kde byly panely Zehnder zkušebně nainstalovány. Amazon Court je vedle Danube House jednou z pěti budov kampusu Riverside Karlín.

Jak stropní sálavé panely zlepšují pracovní prostředí?

Zvolený stropní sálavý systém výrazně přispívá ke zkvalitnění vnitřního prostředí a k vyššímu komfortu uživatelů kanceláří. Zásadním způsobem snižuje intenzitu výměny vzduchu v místnostech. Postačuje jen násobně menší hygienicky nutná výměna vzduchu, protože vzduch do místností nemusí přinášet teplo nebo chlad. Zcela se tím odstraňuje hluk způsobený intenzivním prouděním vzduchu přes fan-coily nebo indukční jednotky. Mizí prostory, ve kterých by mohli být lidé obtěžování prouděním zejména studeného vzduchu při chlazení. S poklesem intenzity výměny vzduchu souvisí zajištění tichého a bezprůvanového prostředí po celé ploše místností, přičemž stropní sálavé panely zajišťují i rovnoměrné rozložení teploty vzduchu v místnosti. Sálavý tok tepla nebo chladu jsou pro lidi mnohem příjemnější než ohřívání či chlazení prouděním vzduchu. To jsou velmi významné faktory podporující spokojenost lidí s prostředím a jejich pracovní výkon.

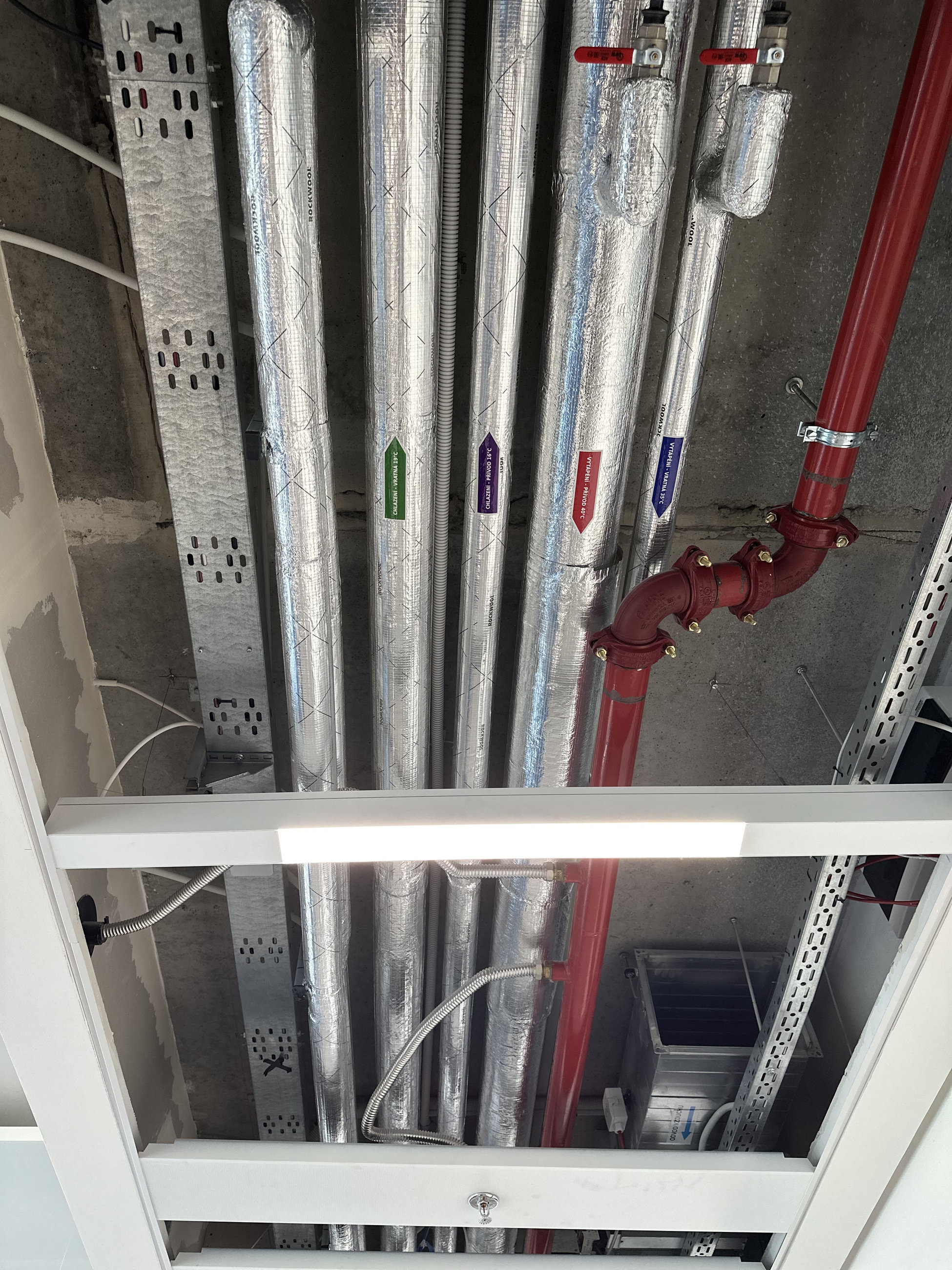

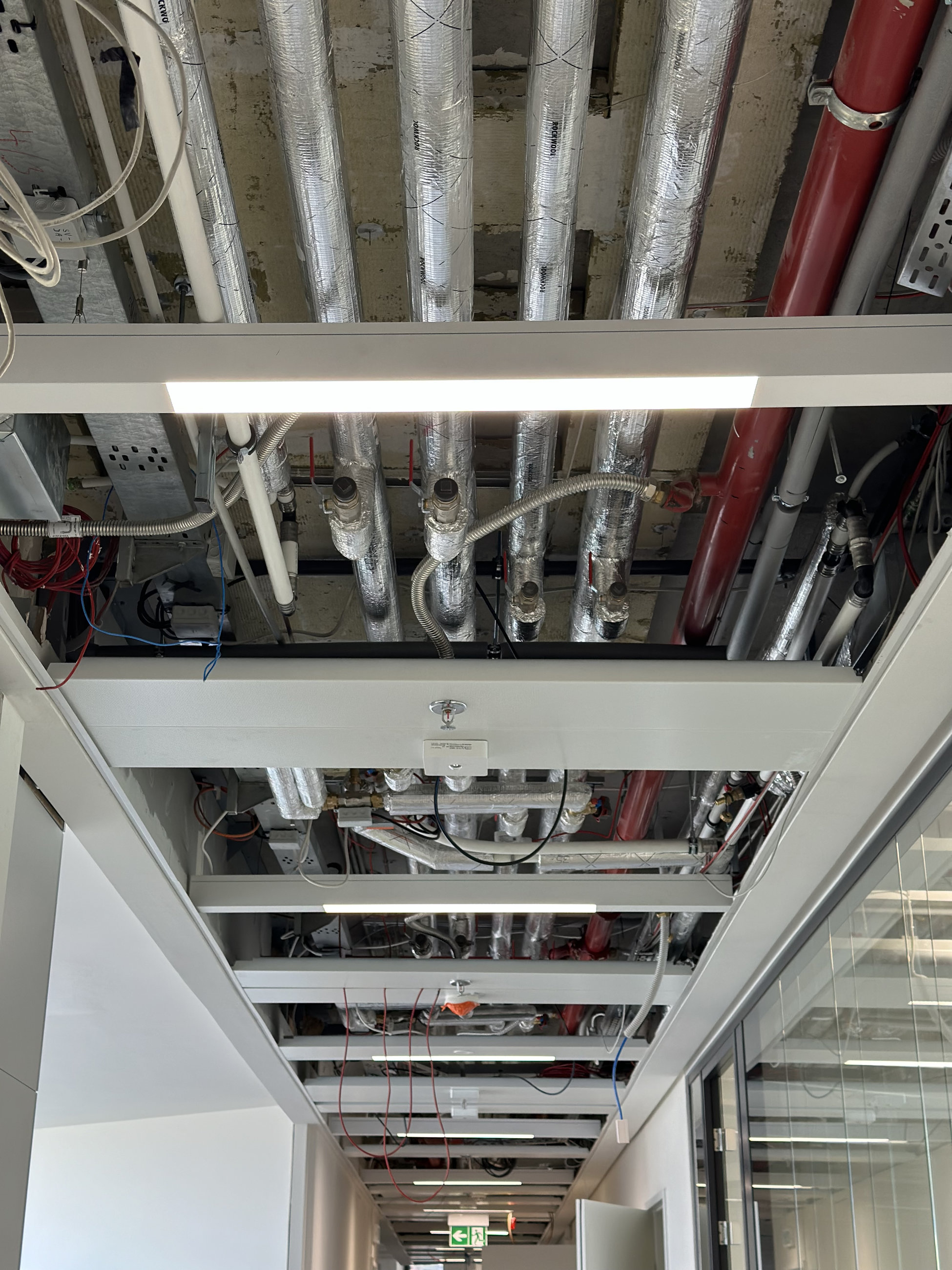

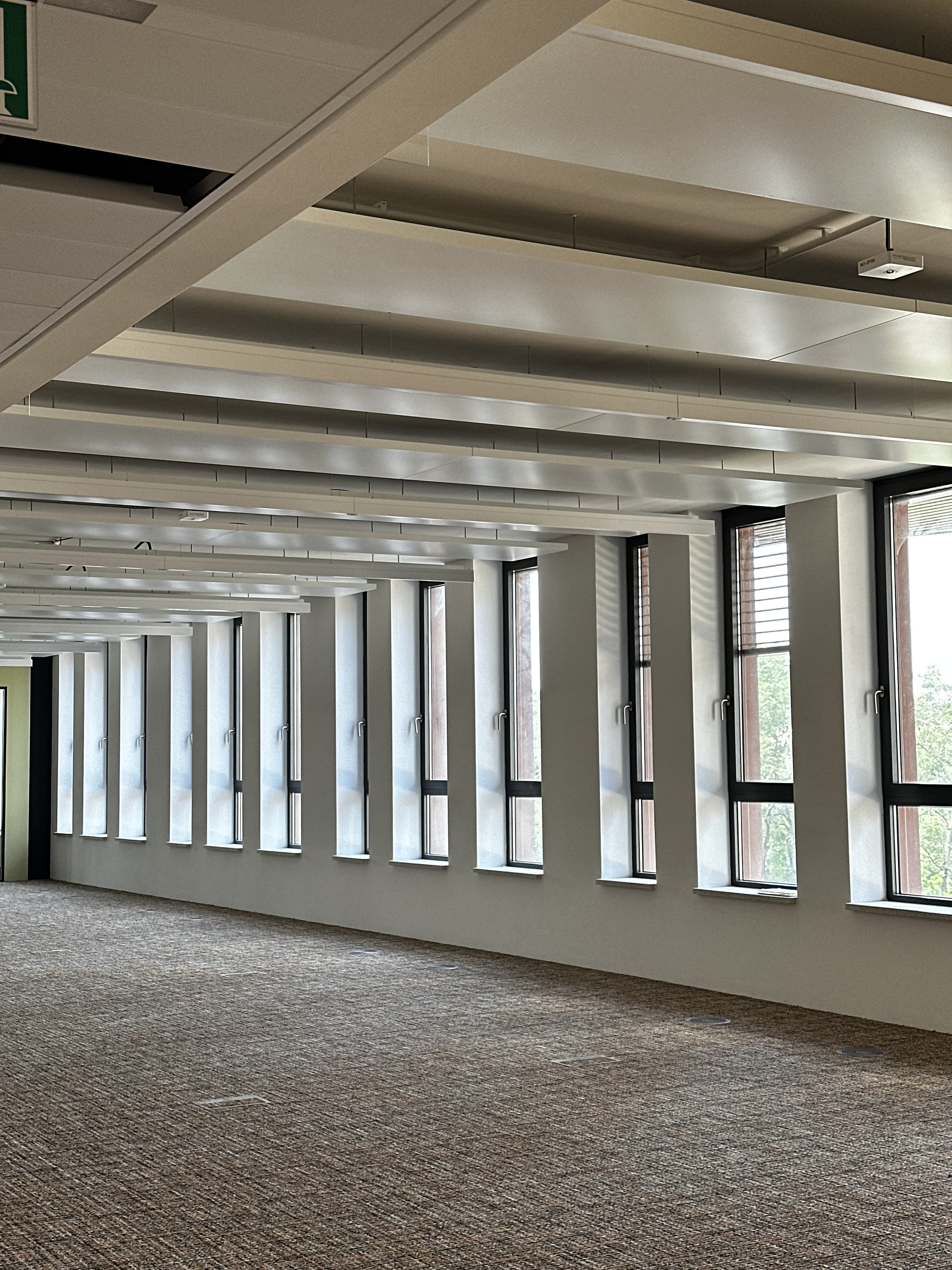

Obr. Panely jsou napojeny na potrubní systém vedený ve stropě komunikačních prostorů.

Mají stropní sálavé panely i jiné pozitivní efekty?

Technologie stropního sálavého vytápění a chlazení poskytuje maximální volnost architektům při návrhu uspořádání a vybavení kanceláří. Nejsou omezeni otopnými tělesy u stěn ani otvory pro podlahové konvektory. Pro své návrhy tak mají k dispozici plnou podlahovou plochu.

V Danube House byl navržen systém napojení stropních panelů odpovídající modulovému řešení budovy tak, aby nebyl problém velké open space prostory rozdělit na více kanceláří. Nájemci se mohou během let měnit nebo stávající nájemce potřebuje provést změnu uspořádání, a proto jde o důležitý pozitivní efekt.

Pomáhají stropní sálavé panely řešit akustiku?

To je jeden z dalších pozitivních efektů. V moderních open-space kancelářích rozhoduje o spokojenosti zaměstnanců nejen tepelný komfort, ale také kvalita akustického prostředí. Zmíněno již bylo odstranění hluku z technologií založených na přenosu tepla prostřednictvím proudění vzduchu. Zbývá potlačení hluku vznikajícího hovorem, typicky při telefonování, diskuzích a pak od různých přístrojů. K tomu se v Danube House využívají akustické parametry stropních sálavých panelů Zehnder Alumline.

Panely jsou z pohledové strany tvořené ocelovým plechem v požadovaném barevném provedení a jemně perforovány. Tyto drobné otvory tlumí odraz hluku. K jeho pohlcování přispívá i akustická vrstva, umístěná na horní straně panelů. Panely Alumline tak spojují vytápění, chlazení a akustický komfort v jednom výrobku. Výsledkem je kvalitní pracovní prostředí, které zlepšuje srozumitelnost komunikace mezi lidmi, podporuje soustředění a produktivitu.

Zajímavostí perforování stropních sálavých panelů Zehnder Alumline je, že řady otvorů mohou být souběžně s délkou panelů, pod úhlem 90° nebo i 45° k podélné ose panelu, jak si architekt pro konkrétní účel zvolí. Průměr otvorů je 1,5 mm, ale může být jiný podle požadavků na akustický útlum.

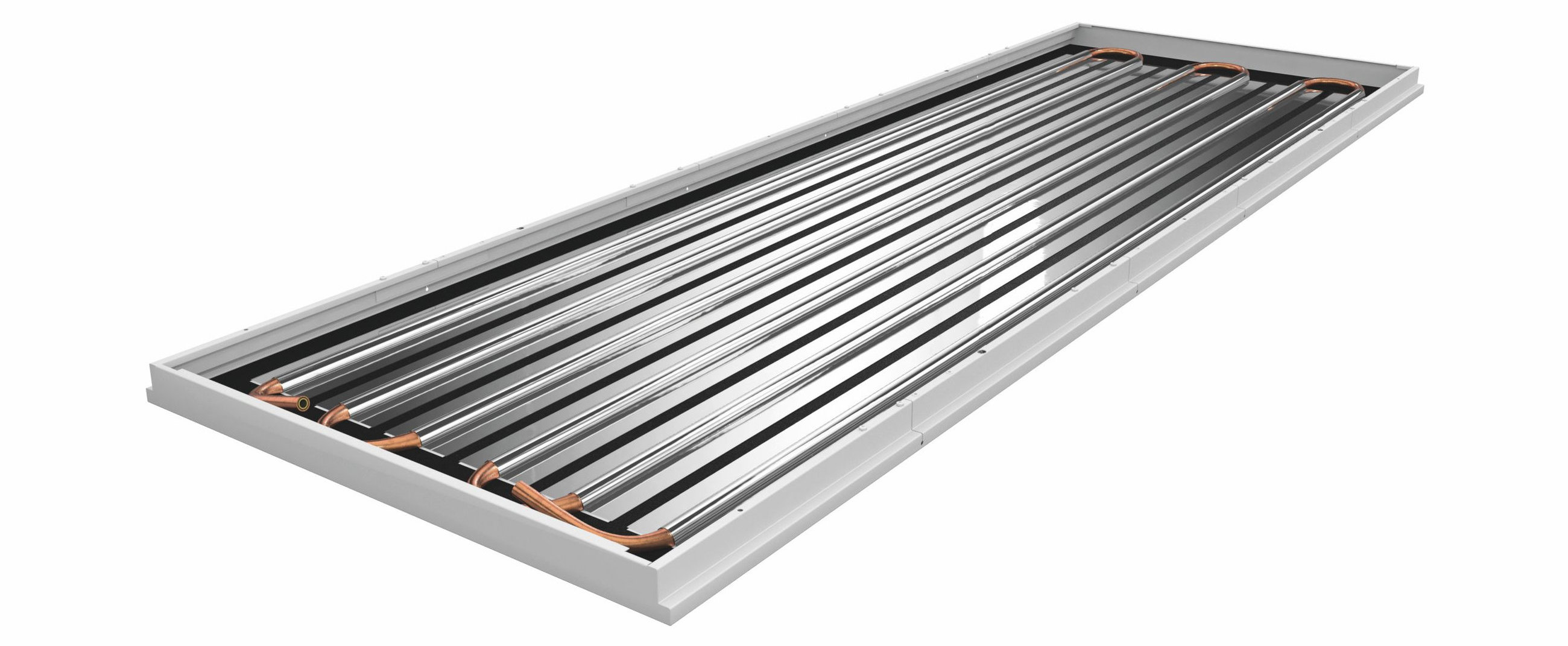

Obr. Pohled na vrchní stranu panelu s meandrem z měděných trubek. Při instalaci se pokrývá akusticky účinným tlumicím materiálem.

Co vše dodal Zehnder pro Danube House?

Pro transformaci Danube House bylo dodáno celkem 3 220 panelů Zehnder Alumline pro všechny pronajímané prostory. Podle návrhu architekta a vzhledem k rozměrům stavebního modulu budovy a šíře oken musely být panely v atypických rozměrech. A to v různých délkách od 760 mm do 3 000 mm a s nestandardními šířkami 500 a 700 mm. Zvoleno bylo matné bílé provedení RAL 9016. Většina panelů je „aktivních“, tedy s vloženým topným-chladicím meandrem z měděných trubek.

Bezpečnost proti požáru je řešena klasicky pomocí sprinklerových hlavic, které byly integrovány do „neaktivních“ panelů, dodaných se speciálně zhotovenými otvory.

Otvory v panelech lze rovněž využít pro vestavění světel nebo reproduktorů.

Za technickou specialitu dodávky lze považovat řešení závěsů panelů. Zásadní požadavek byl, aby závěsy byly co nejméně viditelné, panely byly zavěšeny jen 150 mm pod stropem a závěsy umožnily i odklopení panelů. Proto nebyly použity standardní závěsy, ale pro Danube House speciálně vyvinuté. Instalační firma si pak podle rozmístění závěsů na panelech zhotovila šablony pro přesné vyvrtání otvorů do betonového stropu pro upevnění závěsů.

Vzhledem k tomu, že panely jsou určeny jak pro vytápění, tak chlazení, jsou panely na rozvody otopné a chladicí vody napojeny pomocí šesticestných přepojovacích ventilů.

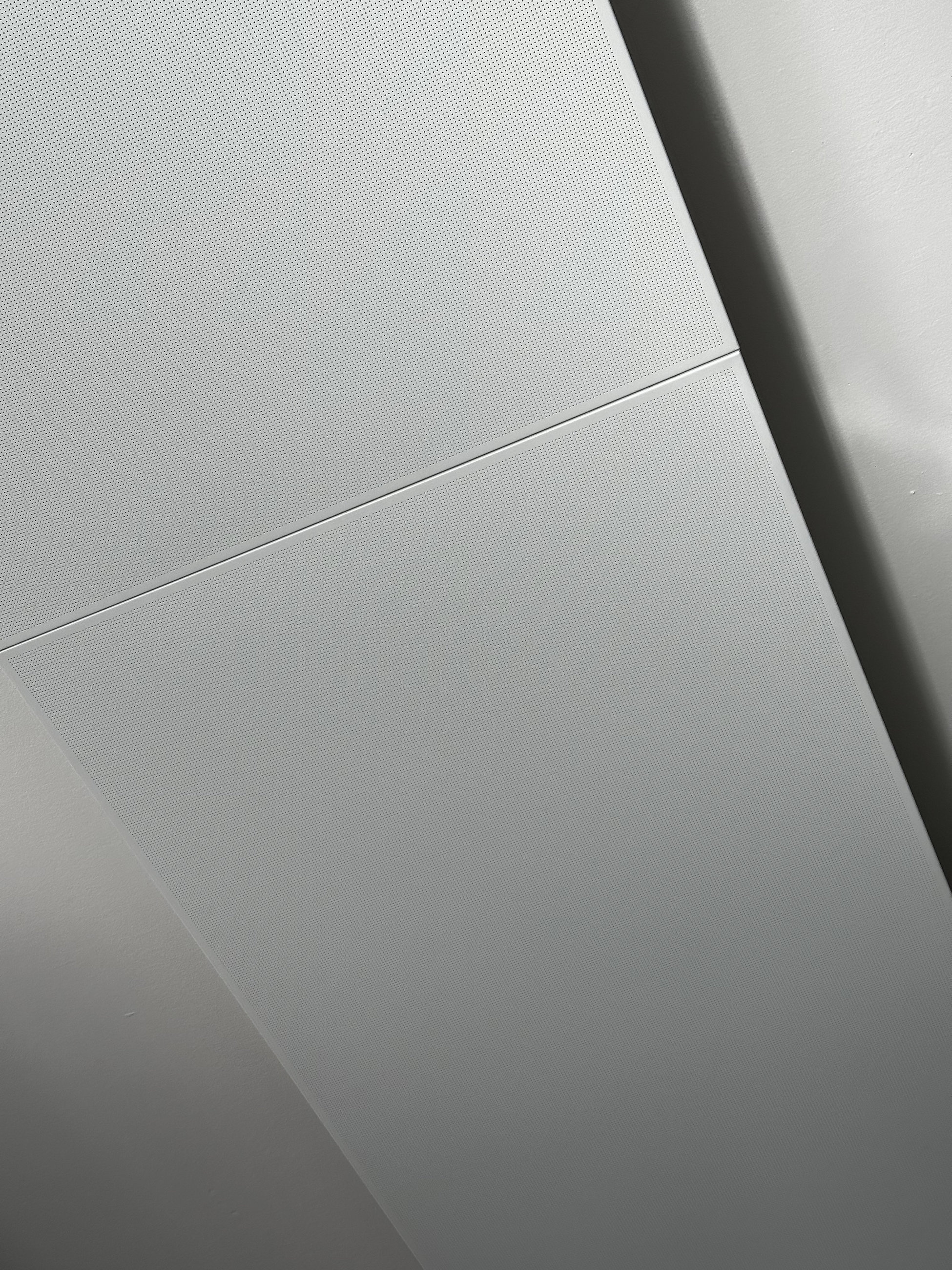

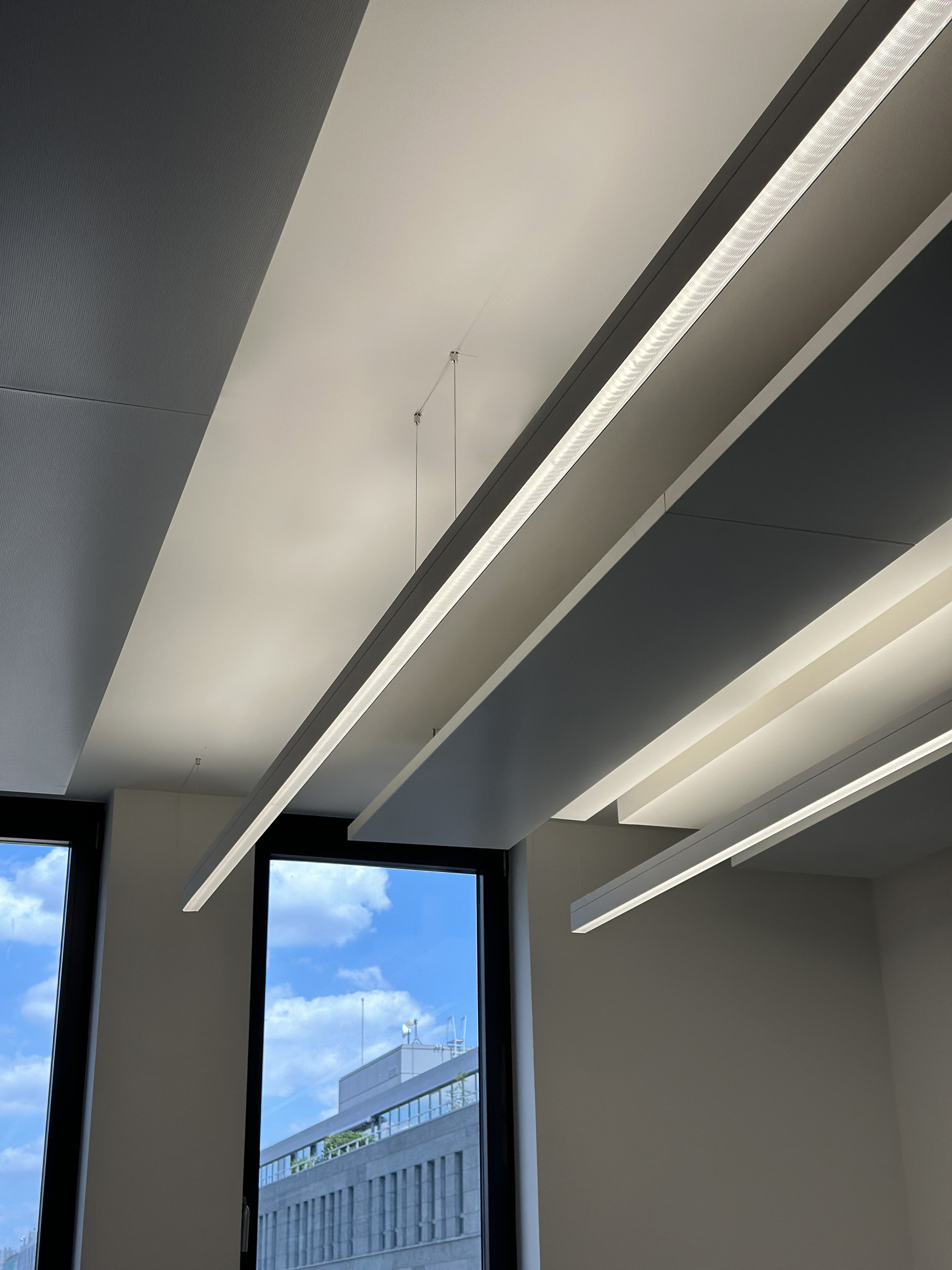

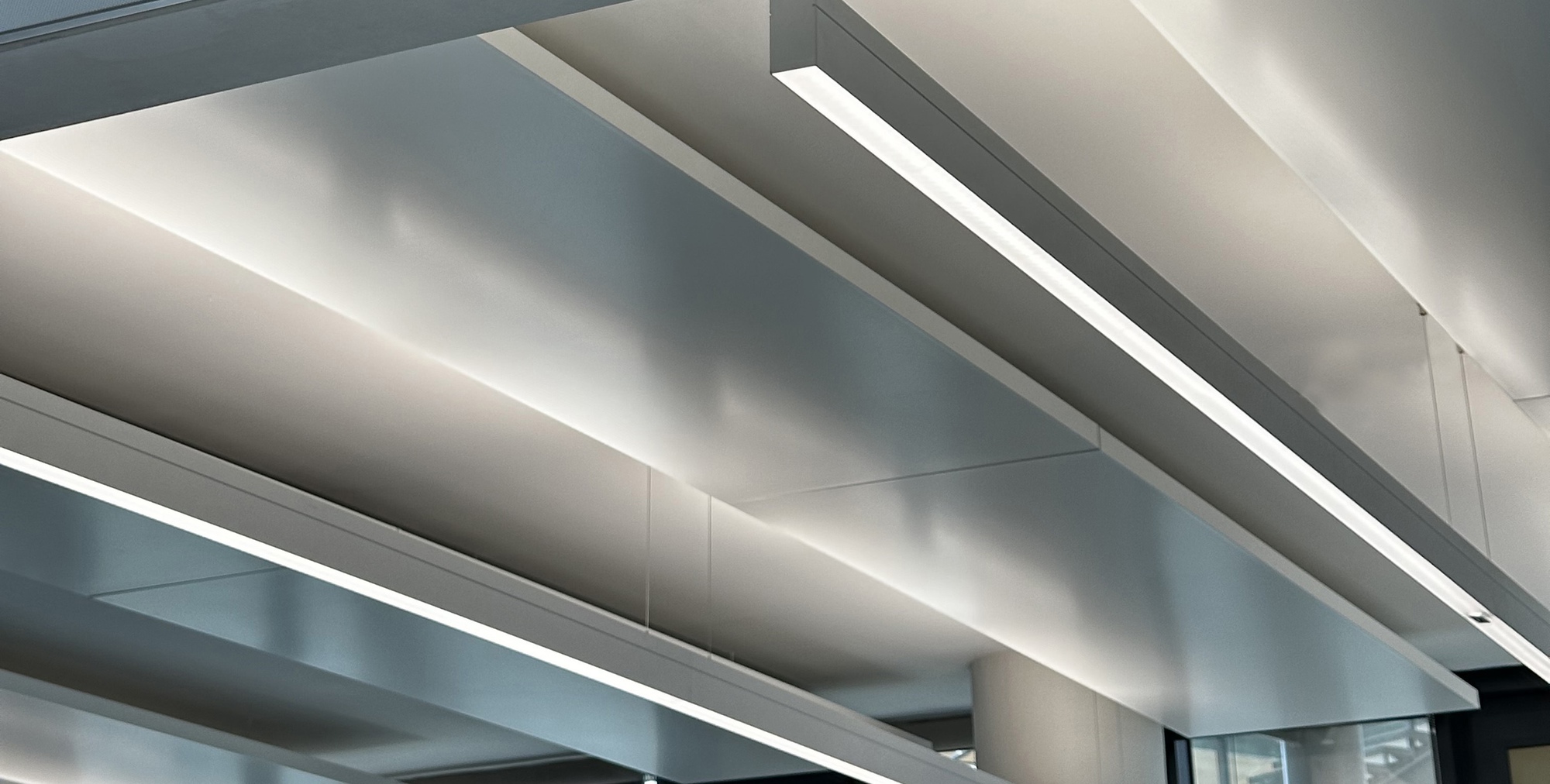

Obr. Vzhledem k hloubce některých místností více jak 3 metry bylo nutné instalovat dva panely. Spojení panelů je provedeno pomocí klipů a z místnosti je spoj designově dokonalý. Plocha panelů je jemně perforována za účelem útlumu hluku.

Má systém Zehnder specifické výhody oproti jiným dodavatelům?

Obr. Ivana Hovorková, technický poradce na stropní panely Zehnder

Jednotlivé panely se k sobě hydraulicky napojují z čelní strany. Nejbližší panel k rozvodům má oboustranné připojení. To znamená, že z jedné strany je oboustranný panel napojen na rozvodné potrubí pomocí hadice s připojovacím závitem pro kulové kohouty. Z druhé strany panelu jsou v Danube House vzhledem k šířce místností napojeny již jen jednostranné panely. Ve speciálních případech, typicky v rohových místnostech, je na rozvod napojen jen jeden jednostranný panel. Provedení panelů zkracuje potřebnou délku rozvodných potrubí.

Vyžádala si projektová příprava podporu od Zehnder?

Základem spolehlivé funkce sálavých stropních systémů Zehnder je kvalitní projekt. V tomto případě ji doprovázela aktivní spolupráce s projekční společností Optimal Engineering. Základní návrh vycházel z teplot přívodu pro vytápění 45/35/21 °C a pro chlazení 16/19/26 °C. Vzhledem k velikosti budovy a drobným změnám bylo nutné obratem zpracovávat různé varianty položkových rozpočtů zahrnujících tisíce položek. I vzhledem k tomu, že nebyly použity standardní panely, ale panely nestandardní a s různými úpravami.

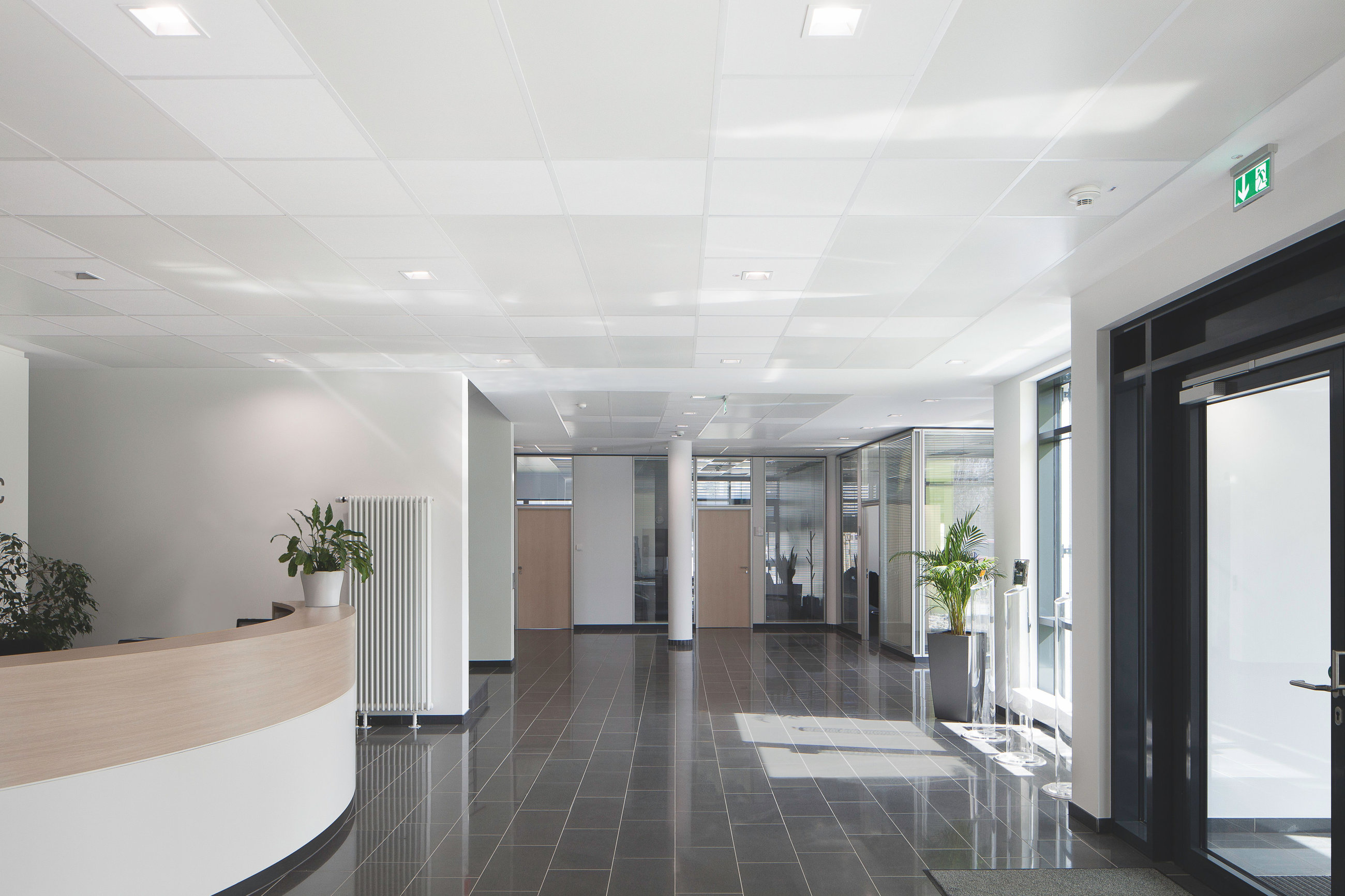

Obr. Kromě zavěšení panelů Zehnder Alumline pod strop, jak je tomu například v budově Danube House, je lze rovněž vložit do rastrového stropu s T-profily. Kombinací aktivních a neaktivních panelů je možné vytvořit celistvý strop.

Jakou podporu poskytl Zehnder instalační firmě?

Podle toho, jak se projekt upravoval, techničtí poradci Zehnder vypracovávali instalační firmě aktualizované nabídky. Základem pro kvalitní montáž bylo proškolení pracovníků instalační firmy. A pak samozřejmě následovala koordinace závozů materiálu na stavbu a řešení případných pozdějších změn a nesrovnalostí. Odborný poradce pro sálavé systémy Zehnder si postup a kvalitu instalace také kontrolovat při svých návštěvách.
