Požární bezpečnost staveb patří mezi hlavní pilíře při návrhu, realizaci a provozu objektu. Má za úkol zajistit bezpečnou a včasnou evakuaci osob z objektu, zachovat stabilitu konstrukčních částí objektu, umožnit bezpečný a efektivní zásah hasičských jednotek a v neposlední řadě omezit škody na majetku a okolí.
Vzduchotechnické potrubí je nedílnou součástí celé řady objektů. Budeme-li se bavit konkrétně, jedná se převážně o administrativní objekty, obchodní centra, výrobní haly, hotely, multifunkční domy, objekty s velkou koncentrací lidí atd. Návrh bezpečných rozvodů VZT vychází z konstrukčního a dispozičního rozvržení projektanta požárně bezpečnostního řešení.
Zkoušení požárně odolných VZT potrubí
Vzduchotechnická potrubí včetně jejich prostupů musí být navržena tak, aby se jimi nebo po nich nemohl šířit požár a jeho zplodiny hoření do sousedních požárních úseků.
Výrobci požárně odolných potrubních systémů provádějí zkoušky podle normy EN 1366-1, která přesně stanovuje podmínky, postupy a kritéria hodnocení požární odolnosti vzduchotechnických a potrubních systémů při vystavení účinkům požáru.
Norma zároveň definuje požadavky na způsob montáže, zkušební konfigurace i vyhodnocení integrity a izolační schopnosti testovaných konstrukcí.
Požární scénáře dle zkušební normy EN 1366-1:
1. Potrubí typu A
Obrázek 1 Horizontální potrubí typu A
Obrázek 2 Vertikální potrubí typu A
Při tomto scénáři působí požár pouze okolo potrubí. Potrubí se testuje bez otvoru. Na začátku zkoušky se vytvoří podtlak (300±15) Pa vůči tlaku v okolí a tato hodnota se v průběhu zkoušky udržuje.
2. Potrubí typu B
Obrázek 3 Horizontální potrubí typu B
Obrázek 4 Vertikální potrubí typu B
Z hlediska testování jde o mnohem náročnější scénář. Požár působí jak okolo potrubí, tak i uvnitř vzduchovodu. Před začátkem zkoušky se udržuje rychlost proudění vzduchu v potrubí na hodnotě 3 m/s.
Vlastní zatřídění požárních VZT potrubí se následně provádí podle klasifikační normy ČSN EN 13501-3:2026. Tato norma se používá ve spojení s výše zmíněnou zkušební normou ČSN EN 1366-1 a s ČSN EN 1363-1, která stanovuje požadavky pro určení finální požární odolnosti stavebních konstrukcí a prvků vystavených normovým podmínkám působení požáru.
Kritéria, které se sledují v průběhu testování požárně odolných potrubí, jsou: celistvost (značení E) – vyhodnocuje schopnost potrubí zabránit přenosu požáru vlivem deformace potrubí, dále izolační schopnost (značení I) – vyhodnocuje tepelný přenos a ohřívání potrubí a kouřotěsnost (značení S) – zabránění průniku kouře.
Zkušebními normami jsou definované maximální mezní rozměry potrubí, k nimž je možné klasifikace vztáhnout formou přímé aplikace výsledků zkoušek zmíněné v ČSN EN 1366-1. Maximální přípustné rozměry v praxi jsou následující: čtyřhranné potrubí 1 250 mm × 1 000 mm, kruhové potrubí Ø 1 000 mm.
Návrh požárně odolných potrubí
V českém prostředí se návrh požárně odolných vzduchotechnických potrubí řídí především požadavky projekčních norem ČSN 73 0810 „Požární bezpečnost staveb – Společná ustanovení“ a ČSN 73 0872 „Požární bezpečnost staveb – Ochrana staveb proti šíření požáru vzduchotechnickým zařízením“.
Tyto normy stanovují základní zásady pro navrhování vzduchotechnických systémů z hlediska požární bezpečnosti, požadavky na požární odolnost potrubí, podmínky jejich vedení mezi požárními úseky a opatření zabraňující šíření požáru a kouře vzduchotechnickými rozvody.
Požadavky uvedené v těchto normách jsou v současné době harmonizovány s evropským systémem klasifikace a zkoušení požární odolnosti podle norem řady ČSN EN 1366 a ČSN EN 13501.
Od roku 2016, kdy došlo k novelizaci normy ČSN 73 0810, určuje typ potrubí projektant požárně bezpečnostního řešení v závislosti na konkrétní aplikaci. A to v návaznosti na členění objektu do požárních úseků a na charakter těchto úseků.
Nové znění normy zcela mění zažité zvyklosti. Projektant vzduchotechniky ve spolupráci s projektantem požárně bezpečnostního řešení (PBŘ) musí navrhnout a v projektové dokumentaci požadovat potrubí odpovídající příslušnému požárnímu riziku v konkrétní aplikaci.
Pokud toto jasně nepředepíše, musí se montovat odolnější typ potrubí B, který má specifické požadavky na provedení izolace i samotného VZT potrubí.
Izolační systém Orstech Protect (potrubí typu A)
Protipožárním systémem ORSTECH Protect je možné chránit jak kruhové, tak čtyřhranné vzduchovody typu A proti působení požáru z vnější strany (podle ČSN EN 1366-1) a to použitím izolačních desek Orstech 65 H a lamelových rohoží Orstech LSP PYRO vyráběných z kamenné vlny v závodě Isover v Častolovicích.

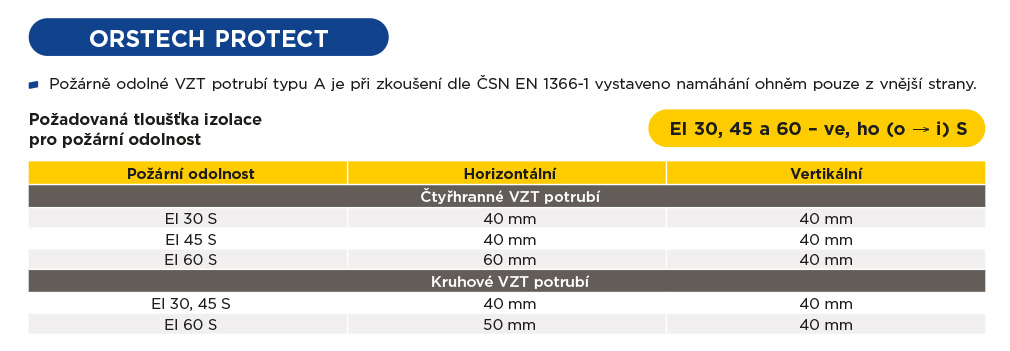

Obrázek 5 Praktické dimenzační tabulky pro VZT potrubí – Orstech Protect
Izolační systém Ultimate Protect (potrubí typu A, B a ZOKT)
Protipožární systém ULTIMATE Protect je nejkomplexnějším izolačním systémem pro ochranu vzduchovodů a potrubí pro odvod kouře a tepla na trhu.
Jeho použitím je možné dosáhnout požární odolnosti 30 až 120 minut pro svislou i vodorovnou orientaci u čtyřhranných i kruhových potrubí při působení požáru z vnější strany (typ A dle ČSN EN 1366-1), obousměrně (typ B dle ČSN EN 1366-1) a pro 30- nebo 60minutovou ochranu potrubí pro odvod kouře a tepla ZOKT (potrubí typu C dle ČSN EN 1366-8).
Izolaci čtyřhranného vzduchovodu tvoří desky U Protect Slab 4.0 Alu1. Pro kruhová potrubí se používají rohože na pletivu U Protect Wired Mat 4.0 Alu1 a pro kruhová potrubí malého průřezu (Ø ≤ 250 mm) slouží izolační pouzdra U Protect Vent Section Alu2. Požární odolnosti se dosahuje návrhem různých tlouštěk izolace, všechny ostatní prvky systému zůstávají stejné.

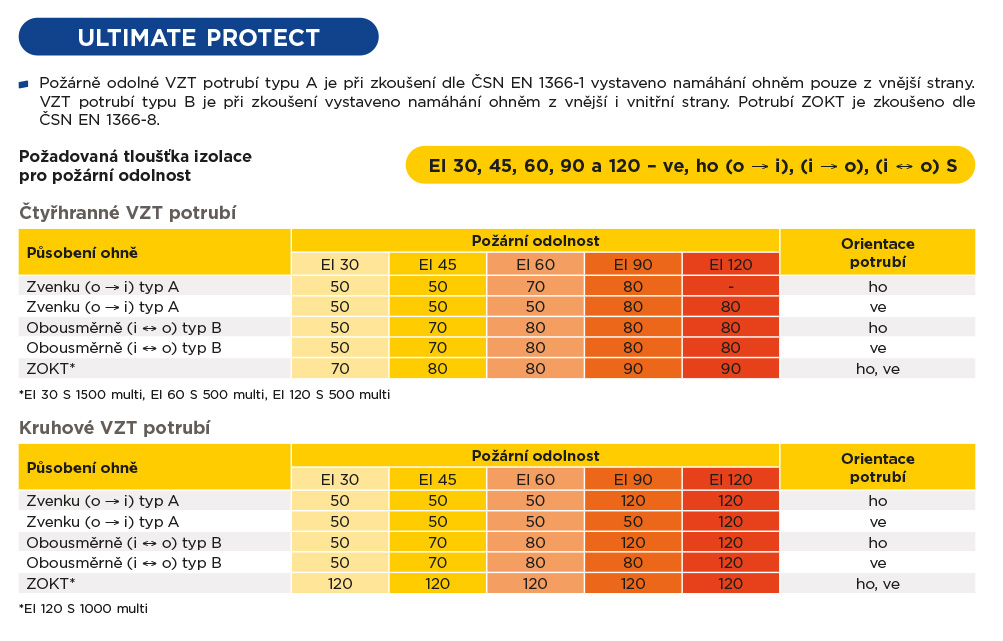

Obrázek 6 Praktické dimenzační tabulky pro VZT potrubí – Ultimate Protect
Chcete-li získat více informací o našich systémech, konstrukčních detailech, možnostech použití nebo podmínkách návrhu a montáže, neváhejte nás kontaktovat. Další informace naleznete také na našich webových stránkách.
Upozorňujeme, že montáž našich systémů mohou provádět pouze odborně proškolené montážní firmy. Tím je zajištěna správná instalace systému, splnění požadovaných parametrů a zachování deklarovaných vlastností řešení.
Isover nabízí nejširší sortiment tepelných, zvukových a protipožárních izolací v té nejvyšší kvalitě na českém trhu: produkty z čedičové i skelné vlny, expandovaného polystyrenu a doplňky pro systémová izolační řešení.
